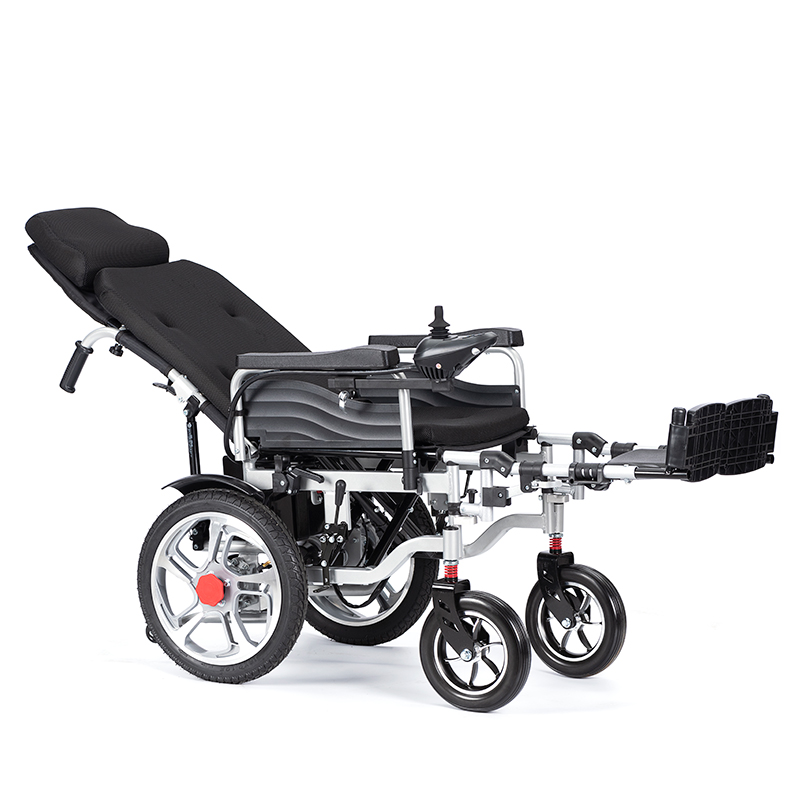

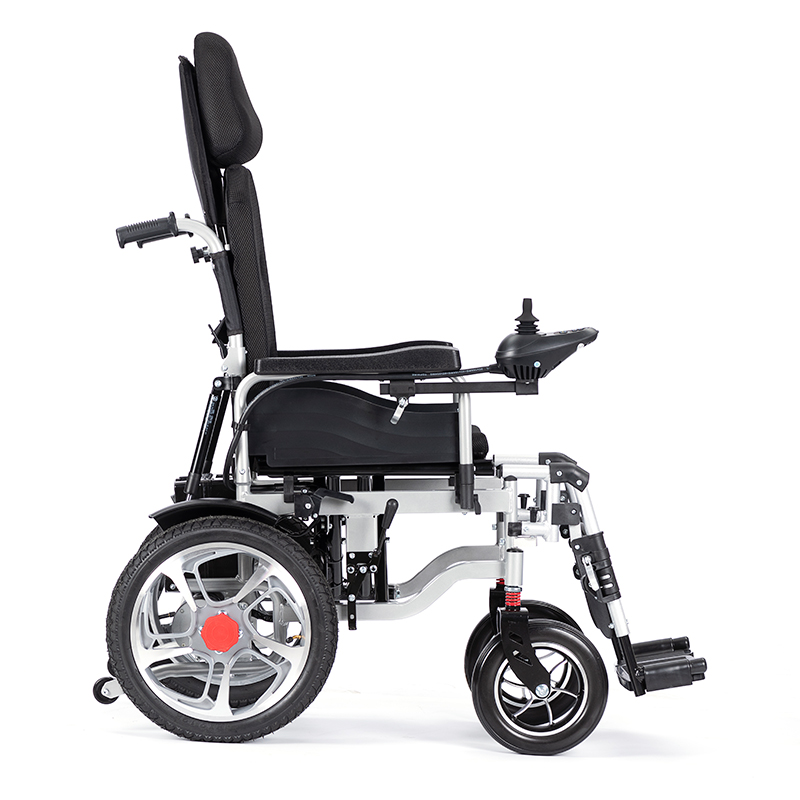

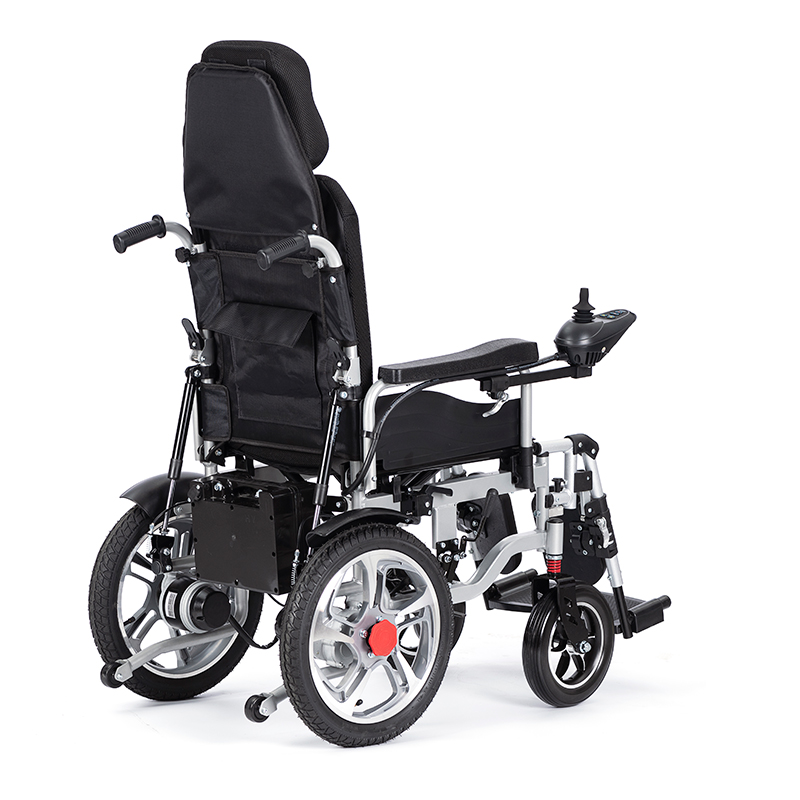

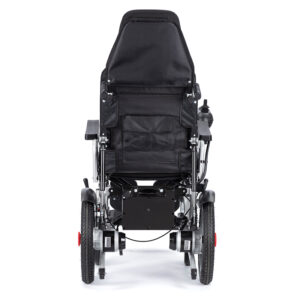

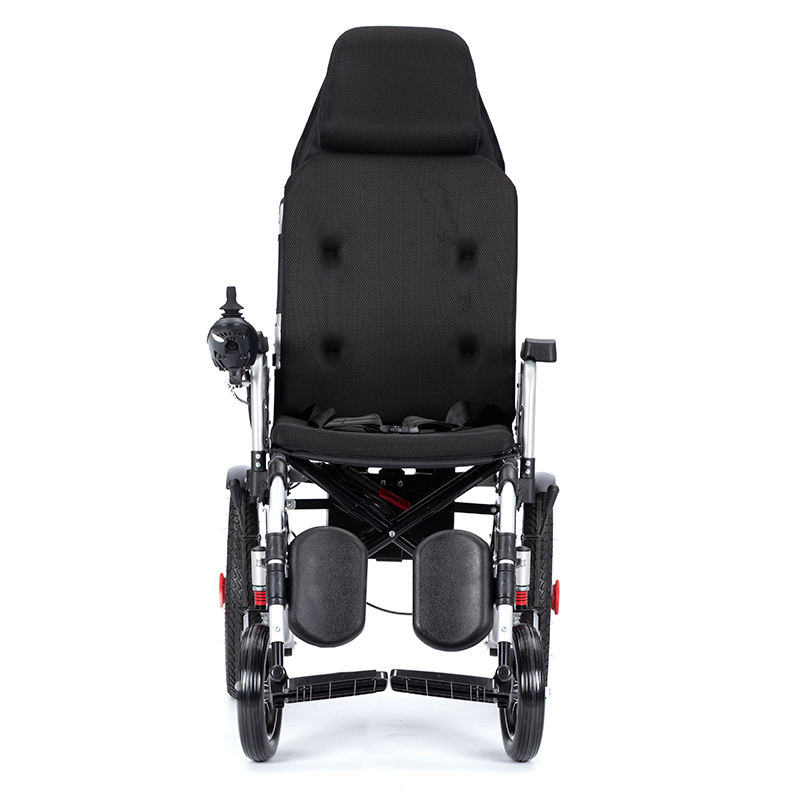

Scaun cu rotile electric multipozabil, pliabil, negru, KaradenizMed JT-124

1.Introducere

Cititi cu atentie si urmati instructiunile din acest manual inainte de utilizare. Daca exista dificultati la asamblare sau sunt informatii care nu sunt suficient de clare, adresati-va distribuitorului local autorizat.

Pentru  utilizarea produsului în condiții de siguranță este necesar sa  urmați instrucțiunile, tinand cont de avertizarile inscrise în acest manual.

Nu suntem răspunzători pentru nici un fel de daune și/sau vătămări care rezultă din manevrarea imprudenta, nesigura sau nerespectarea instrucțiunilor sau avertismentelor indicate în acest manual.

Simbolurile de mai jos sunt folosite pentru a identifica o avertizare importantă pentru siguranța dvs.

Va recomandam să le citiți și să le respectati intocmai.

2. Securitate

Pentru utilizarea in siguranta va rugam sa cititi si sa urmati cu strictete toate instructiunile din acest manual, inainte de prima utilizare.

Aceste instructiuni sunt vitale pentru siguranta dumneavoastra.

După ce înțelegeți cu adevărat cum  funcționeaza și cum să utilizati scaunul rulant, acest produs vă va asigura un plus de confort in viata de zi cu zi.

Structura si performanta

Specificatii tehnice:

• Latime sezut: 46 cm

• Inaltime scaunului: 54 cm

• Inaltime spatarului: 75 cm

• Latime totala scaun: 65 cm

• Lungime totala scaun: 120 cm

• Roti spate: 16 inch – 40.64 cm

• Material scaun: otel

• Capacitate maxima incarcare: 150 Kg

• Viteza maxima: 6.0 Km/H

• Unghi maxim siguranta: 12°

• Adancimea scaunului: 42 cm

• Inaltimea cotierei: 23 cm

• Inaltime totala scaun: 125 cm

• Roti fata: 10inch -  25.4 cm

• Greutate scaun cu rotile: 38 kg

• Autonomie: pana in 15 Km

• Raza de intoarcere: 60 cm

• Joystick - Ajustabil, in functie de lungimea bratului. Poate fi pozitionat pe partea stanga sau dreapta a scaunului.

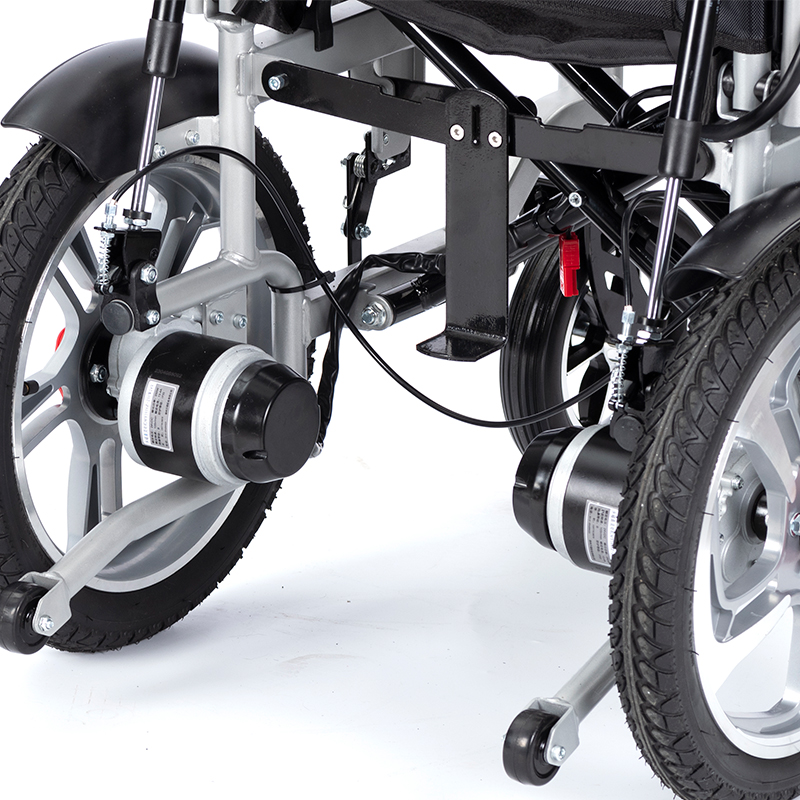

• Mecanism antrenare - Motoare electrice la rotile din spate.

• Tip rama – pliabila

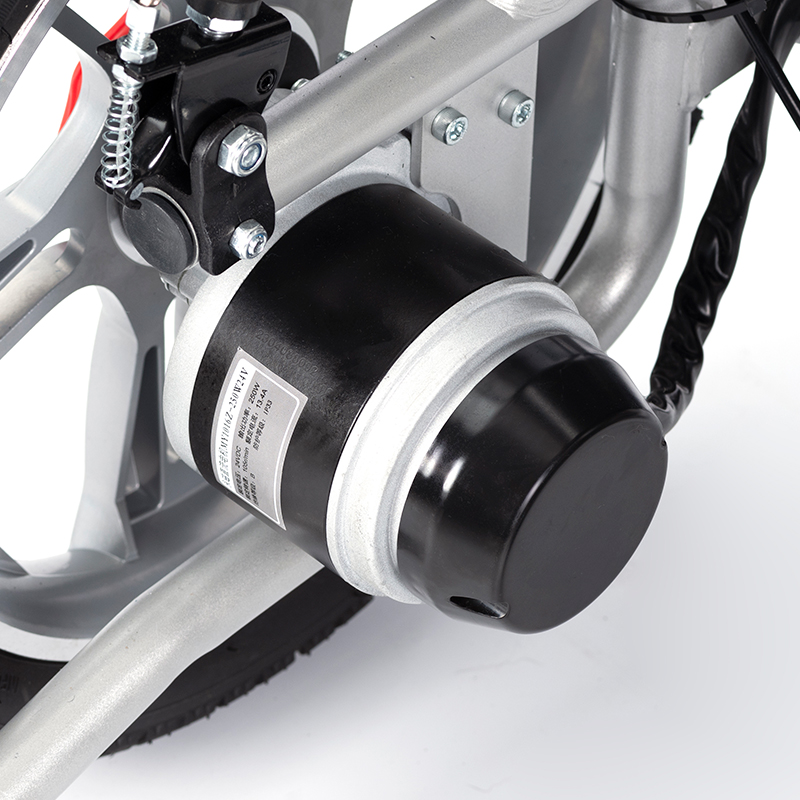

• Motoare: 2 x DC 24V 250W

• Frana: Electromagnetica

• Dimensiuni colet: 81 x 45 x 76 cm

Asamblare

Cadrul

Este constituit dintr-o structura de otel,  pliabila pentru a putea fi depozitat sau transportat cu usurina. Tapiterie din material textil moale usor de intretinut. Este prevazut cu suport fix pentru brate, cotiere cu invelis din piele sintetica moale si suporturile pentru picioare pliabile.

Sistemul de operare

Este alcatuit dintr-un dispozitiv de comanda, acumulator, doua motoare,

un sistem de antrenare electrica si scaun pentru utilizator.

Acumulatorul este amplasat sub scaun si cu baterii de 24V si  12AH prevazute cu sisteme de siguranta pentru a evita supraincarcarea.

Priza de încărcare a bateriei se află in partea din fata a joystick-ului.

Acest scaun cu rotile are maneta pentru franare manuala de o parte si de alta a scaunului. Activarea manetei poate opri si bloca rotile.

Asamblare

1.Scoateti din ambalaj scaunul cu rotile si asezati-l pe o suprafata plana.

Trageti de cadrul scaunului  stânga-dreapta și apăsați in jos pe tuburile metalice aflate de o parte si de alta a sezutului, pentru ca acestea sa se fixeze bine in canelurile de pe ambele părți ale cadrului scaunului.

2.Trageti in sus de manere pentru depliere si blocati spatarul prin activarea celor doua clapete.

 3.Conectați cablul de alimentare a bateriei la dispozitivul de comanda.

Fixati cu ajutorul suruburilor, dispozitivul de comanda pe unul dintre bratele scaunului cum va este mai comod (stanga sau dreapta). Fixați  cablurile pe rama cu ajutorul legaturilor din plastic.

Conectați cablul joystick-ului la  priza de la acumulator si la cablurile celor doua motoare.

 Fixati suporturile pentru picioare pe cadrul metalic, rotiți piciorușele înainte ca acestea să poată fi blocate automat, apoi desfaceți plăcuțele . Fixati cureaua cu prindere velcro pentru sustinerea gambelor deasupra rotilor din fata .

Suporturile pentru picioare se pot regla in functie de inaltime si se fixeaza cu ajutorul suruburilor intr-o pozitie confortabila utilizatorului .

 Modul de functionare:

1.Dispozitivul de comanda componentul cheie al scaunului electric.

Toate manevrele sunt initiate de la acest dispozitiv.

Partile componente:

1.Joystick

2.Indice pt nivelul de incarcare al bateriei

3.Buton on/off

4.Led pentru indicarea vitezei de deplasare

5.Buton pentru marirea vitezei

6.Buton pentru reducerea vitezei

7.Buton pentru atentionare acustica

8.Incarcator

Dispozitivul de control este adesea găzduit pe una dintre cotiere și conectat la acumulator si motoarele fotoliului electric.

Butonul on/off este controlat electronic si pune in functiune sau opreste motorul scaunului.

Nu apasati butonul on/off decat in situatii de urgenta sau  pentru a porni sau opri dispozitivul. Altfel componentele se pot deteriora sau va scurta durata lor de functionare.

2.Joystick

Este utilizat pentru directia de mers inainte si inapoi, intoarcere stanga-dreapta, cat si pentru marirea sau reducerea vitezei de mers. Puneti joystickul in pozitie centrala. Pentru a inainta impingeti in fata, respectiv in spate daca doriti sa va deplasati inapoi. Manevrati stanga dreapta in functie de directia dorita. Ori de cate ori veti reveni cu Joystick-ul in pozitia centrala frana va actiona automat.

Atentie:

Daca scaunul s-a pus in miscare accidental eliberați imediat joystick-ul, astfel încât scaunul să se oprească în mod automat.

Butonul de averizare acustica va suna daca veti apasa pe acesta.

Butonul pentru marirea/reducerea vitezei de deplasare

Dupa ce porniti alimentarea, ledul pentru viteza va indica viteza de deplasare.

Maximul de viteza atinsa va fi indicata prin aprinderea celulelor ledului si poate fi ajustata de

utilizator. De fiecare data cand apasati butonul pt viteza se va aprinde sau se va stinge cate o celula.

3.Frana de mana

Cand scaunul nu este pus in functiune, activati frana de mana prin tragerea manetei spre inapoi. Astfel rotile scaunului sunt blocate. Cand scaunul este in functiune ( in modul automat sau manual) trageti maneta catre fata, pentru a debloca rotile.

4. Centura de siguranta

Pentru siguranta dumneavoastra, trebuie sa fixati centura de siguranta ori de cate ori utilizati scaunul cu rotile. Uniti cataramele centurii pana se aude sunetul click.

5.Incarcarea bateriilor:

Incarcatorul pentru acumulator se conecteaza la mufa dispozitivului de comanda aflata in partea din fata. Incarcarea batriilor se face simplu si usor.

Atentie:

Pentru incarcarea bateriilor, utilizati incarcatorul furnizat de catre noi. Nu folositi alt tip de incarcator ex cel pentru automobile.

Incarcarea

- Asigurati-va ca dispozitivul de comanda se afla in modul off si rotile scaunului sunt blocate

- Incarcarea bateriilor se face numai cu incarcatorul furnizat de producator pentru fiecare in parte:

- Conectați cablul încărcătorului cu 3 găuri la dispozitivul de comanda.

- introduceți mufa de intrare a încărcătorului în priza electrică

- aprinderea ledului roșu pe încărcător arată că încărcarea este în curs

- ledul verde se va aprinde in momentul in care bateria a fost complet incarcata

- timpul de incarcare al bateriei este de 8-12 ore

- dupa terminarea incarcarii bateriei deconectați mufa de intrare a încărcătorului de la rețeaua electrica, apoi conectorul de pe dispozitivul de comanda; așezați încărcătorul cu cabluri și mufe împreună în geantă in spatele spătarului.

6.Protectia pentru suprasarcina

Când se produce supraîncărcarea motoarelor, siguranta va opri puterea pentru a proteja motoarele și elementele electrice ale acestora. Este  nevoie de asistenta de specialitate pentru a fi repus in functiune.

7.Precautii

Asigurați-vă că, dispozitivul de comanda a fost instalat în mod corect și joystick-ul se afla in pozitie verticala dreapta, central. Stati ferm, fixati-vă centura de siguranță, rezemati-va spatele de spătar și ridică capul pentru a preveni rănirea pe drum.

După ce porniți, fixati viteza de deplasare indicata de aprinderea ledurilor, prin utilizarea celor doua butoane pentru viteza marind sau reducand.

Va indicam pentru siguranta dumneavoastra, ca la prima utilizare a scaunului, sa folositi o viteza mica, ulterior putand creste gradual viteza de deplasare, pe masura ce va veti obisnui sa manevrati.

Daca scaunul se deplaseaza intr-o directie nedorita, eliberați joystick-ul imediat. Scaunul cu rotile se va bloca si se va oprit în orice situatie.

Nota:

Sprijiniti-va picioarele pe suporturile de sustinere pentru picioare.

Sprijiniti-va bratele pe cotierele scaunului.

Inainte de a va aseza in scaun, asigurati-va ca rotile sunt blocate si deblocati rotile in momentul in care decideti sa porniti in a va deplasa.

8.Atentionari si pericole:

Nu utilizati scaunul in urmatoarele cazuri:

- interzis a se utiliza in deplasari pe pante cu inclinatie foarte mare, bariere prea mari, pe autostrăzi, benzi de circulație a autovehiculelor etc.

- In locuri cu suprafete alunecoase, ude, datorita deraparii

- Daca sistemul de control sau alte componente au nevoie de reparatii

9.Interferente electromagnetice

Emitatori radio, telefoanele mobile, radarele pot interfera cu scaunul electric si poate afecta functionarea acestuia.

Avertisment

Echipamentele electronice pot fi afectate de interferentele electromagnetice (EIM) ca de ex: statiile radio, TV, telefonie mobila si alti transmitatori radio. Daca constatati situatii anormale de functionare ale scaunului, opriti imediat si consultati service-ul. Compania nu se face responsabila pentru defectiuni ce au survenit in cazul nerespectarii acestor indicatii.

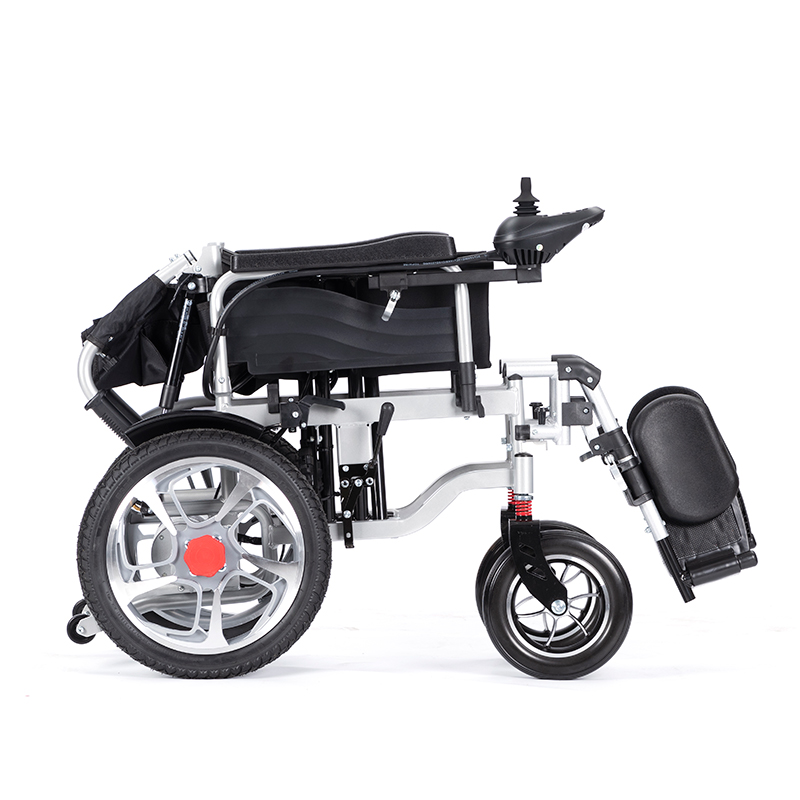

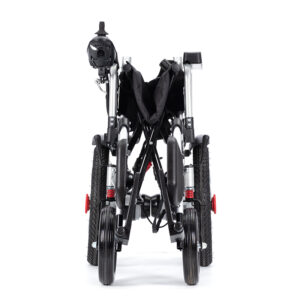

10.Pliere si depozitare

Fotoliul se poate plia pentru transport si depozitare urmand instructiunile de mai jos:

Asezati scaunul pe o suprafata plana. Opriti-l.

Ridicati pedalele de sustinere a picioarelor si rotiti-le la 90⁰.

Trageti spre exterior clapeta de prindere a tijei suportului pentru picioare, rasuciti la 90⁰ si indepatati-le.

Prindeți ambele părți ale mânerului de împingere la nivelul de pliere și coborâți mânerele de împingere din spatele scaunului.

Tragesti in sus de mijlocul sezutului astfel incat scaunul se va plia.

11.Intretinere si mentenanta

Scoateti-l din functiune.

Nu lasati la indemana copiilor sau a persoanelor cu incapacitati locomotorii sau fara discernamant.

Pentru curatare folositi o carpa uscata moale.

12.Verificari de rutina

Inainte de fiecare utilizare ar trebui sa verificati starea lui de functionare.

Verificati cel putin o data pe saptamana, luna si la 6 luni functionalitatea urmatorilor parametrii asa cum va sunt prezentati in urmatorul tabel:

Nr Alarma Led display Diagnoza

1 1 LED aprins Capacitatea scazuta a bateriei

2 2 LED aprins Motor stanga defect

3 3 LED  aprins Frana stanga defect

4 4 LED aprins Motor dreapta disfunctional

5 5LED aprins Frana dreapta disfunctional

6 6 LED aprins Supraincarcare display

7 7 LED aprins Eroare joystick

8 8 LED aprins Eroare comenzi display

9 9 LED aprins Eroare display

13.Depanare

Acest scaun este echipat cu autoalarma in cazul unor disfunctionalitati. Daca scaunul electric este iesit din functiune, ledul se va aprinde și se va emite un semnal sonor. Verificati parametri din tabel.

Fiabilitatea

In urma testarii de fiabilitate pentru dispozitivul de comanda al scaunului cu rotile, bateriile, motoarele, tracțiunea și cadrul, durata de viata a dipozitivului este in medie de 10 ani. Celelalte parti componente spre exemplu carbunele motorului, bateriile se pot inlocui, iar producatorul asigura o fiabilitate de 7 ani.

Utilizarea in siguranta a produsului nostru, fiabilitatea acestuia depinde nu numai de rezistenta structurală a produsului în sine, ci sunt influentate de  mediului și obiceiurile utilizatorului, verificarile periodice, întreținerea etc. Prin urmare, fiabilitatea este garantata dacă utilizatorul respectă cu strictețe acest manual și îl folosește corespunzator indicatiilor.

Garantia

5 ani pentru cadrul metalic

1 an garantie de la data de cumparare, pentru fiecare parte componenta, asigurandu-va mentenanta gratuita cu înlocuirea componentei originale daca se constata vreun defect din fabrica, dar numai după ce a fost verificat si constatat de catre service-ul nostru.

-sistem electric de comandă, sistemul de antrenare electrica

-motor/sistem de comanda al motorului

-rulment și transmisia

12 luni garantie pentru baterie.

Vă rugăm să rețineți că serviciul de garanție este furnizat de către dealer-ul dvs.

Nu se asigura garantie pentru:

-carcasa de acoperire si alte accesorii din plastic si cauciuc

-cauciucurile și garniturile

-decoratiunile interioare

-pagube cauzate de abuz, utilizarea greșită, accidente și neglijență

-utilizarea in alte scopuri decat este indicat sau alte utilizări anormale

Atentie!

Pentru a schimba bateriile, joystick-ul, încărcătorul de motor/unitate și alte piese de service, vă rugăm să contactați direct compania noastră pentru a le schimba cu piesele originale furnizate de producator.
